La conception et la planification en 3D (souvent regroupées sous le terme de BIM – Building Information Modeling) ont révolutionné le secteur du BTP. Voici un tour d’horizon des idées clés, des avantages et des étapes de réalisation.

1. Les Concepts Fondamentaux (Le “Pourquoi”)

La 3D dans le BTP ne se limite pas à de jolis rendus. Il s’agit d’une maquette numérique intelligente et riche en données.

• Du Dessin 2D à la Maquette 3D Paramétrique : On ne dessine plus des lignes, on crée des objets intelligents (un mur, une poutre, une fenêtre). Si on modifie un objet, tout le projet se met à jour automatiquement.

• Le BIM (Building Information Modeling) : C’est le cœur du sujet. Le BIM est un processus qui consiste à créer et à utiliser des données structurées sur tout le cycle de vie d’un bâtiment (de la conception à la démolition). La 3D n’est que la représentation visuelle de ces données.

• La Dimension “nD” du BIM :

  • 4D : Intégration du planning (temps). On peut simuler le phasage du chantier.

  • 5D : Intégration des coûts. Les quantités sont extraites automatiquement pour les devis.

  • 6D/7D : Gestion de la durabilité et de l’exploitation/maintenance (cycle de vie).

2. Les Avantages Concrets (La “Valeur Ajoutée”)

• Détection des Conflits : C’est l’avantage le plus immédiat. La 3D permet de détecter les collisions entre les réseaux (électricité, plomberie, ventilation) et la structure avant le chantier, évitant des erreurs coûteuses.

• Collaboration Renforcée : Tous les acteurs (architecte, bureau d’études, économiste, entreprises) travaillent sur la même maquette centrale, réduisant les incompréhensions.

• Visualisation et Communication :

  • En interne : Mieux comprendre la complexité d’un projet.

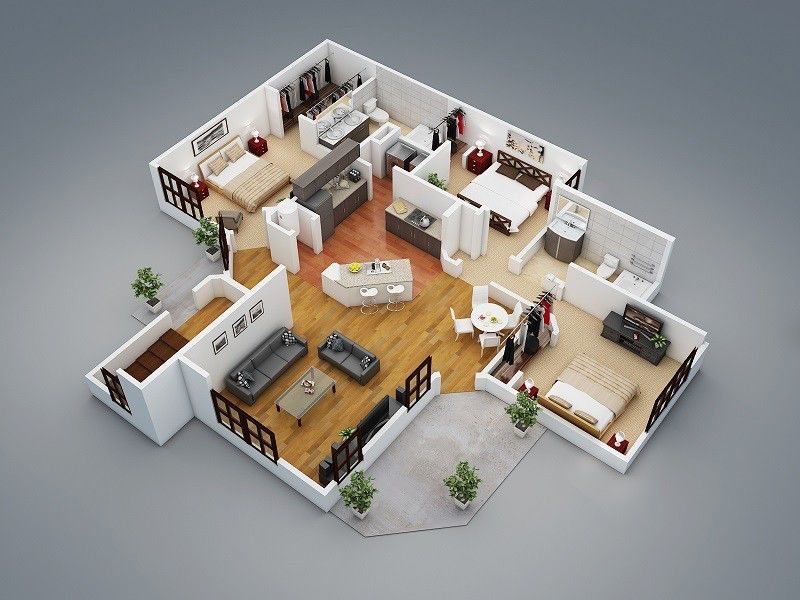

  • Avec le client : Présenter des rendus photoréalistes, des visites virtuelles immersives pour valider les choix.

• Optimisation et Précision :

  • Extraction automatique des quantitatifs (m³ de béton, m² de cloison).

  • Simulation des performances énergétiques, de l’ensoleillement.

• Suivi de Chantier (4D/5D) : Comparer l’avancement réel avec le planning prévisionnel en superposant la modélisation 3D “tel que prévu” avec des captures réalité “tel que construit” (via drones ou scanners 3D).

Phase 2 : Planification et Coordination (Cœur du processus)

4. Coordination Inter-lots : Réunions de coordination où chaque métier (électricité, CVC, plomberie) intègre son modèle dans la maquette fédérée. Utilisation d’outils comme Navisworks ou BIM Collab pour les contrôles de collisions.

5. Planification 4D : Lier les tâches du planning (MS Project, Primavera) aux éléments de la maquette. On obtient une animation de la construction.

6. Métrage et Dévis (5D) : Extraction des quantités depuis la maquette et intégration dans les logiciels de dévis.

Phase 3 : Réalisation sur Chantier

7. Utilisation sur Tablette : Les équipes chantier accèdent aux plans 3D et aux fiches techniques des objets sur tablette, directement dans les zones de travail.

8. Contrôle “As-Built” : Utilisation de scanners 3D ou de photogrammétrie par drone pour capturer l’état réel du chantier et le comparer au modèle théorique.

9. Aide à la Fabrication : Pour le béton (plan de coffrage), la charpente métallique ou les conduits CVC, la modélisation 3D sert directement à piloter des machines à commande numérique (Fabrication Numérique).

Phase 4 : Livraison et Exploitation (LOD 500+)

10. Livraison de la Maquette “As-Built” : La maquette finale, riche de toutes les données des produits installés (marque, modèle, n° de série, notice), est remise au gestionnaire du bâtiment.

11. GTE (Gestion Technique du Bâtiment) : La maquette devient une interface pour la maintenance, les interventions et la gestion des espaces.
